LC系列单直片电阻应变计

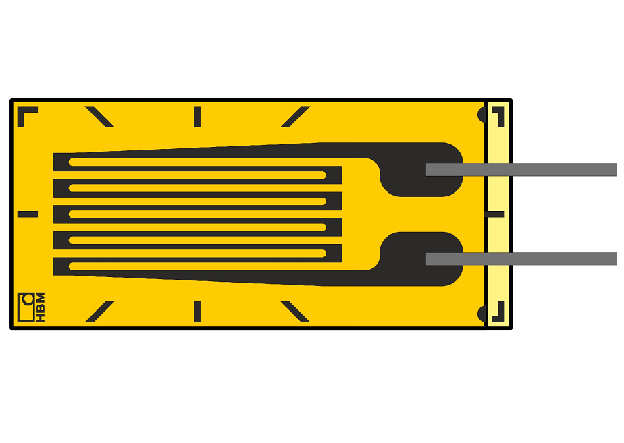

LC 单直片，带1个测量栅丝和引线

C系列应变片是特殊温度条件下进行结构测试的理想选择。它们具有很宽的温度范围，即使在低至-269 ° C的极低温度下也能精确测量。为了获得良好的机械灵活性以及对被测材料的最佳适应性，C系列采用聚酰亚胺基底，测量栅丝由铬镍特殊合金制成。

C系列应变片具有极宽的温度范围和极高的性价比。C系列应变片有三种不同的几何形状，可用于研发、汽车工业、发电厂和超导等领域。
我们为您提供各种几何形状和尺寸的应变片（SG），其温度响应适用于以下材料：

铁素体钢（10.8 ppm/K; 6.0 ppm/°F）;温度匹配代码：1
铝（23 ppm/K; 12.8 ppm/°F）;温度匹配代码：3

额定温度范围：-269 到 +250 ° C
电阻：120 和 350 欧姆
测量栅丝长度：1.5 至 10 mm
应变片提供120和350欧姆
测量栅丝由铬镍特种合金组成，基底为聚酰亚胺

订货号	栅丝长度	栅丝宽度	载板长度	载板宽度	额度阻值	温度响应
1-LC11-1.5/350	1.5 mm	3.3 mm	6.4 mm	5.5 mm	350 Ohm	低碳钢(0.8ppm/K)
1-LC11-3/120	3 mm	3.3 mm	8.5 mm	5.5 mm	120 Ohm	低碳钢(0.8ppm/K)）
1-LC11-3/350	3 mm	3.4 mm	8.5 mm	5.5 mm	350 Ohm	低碳钢(0.8ppm/K)
1-LC11-6/120	3 mm	3.3 mm	12 mm	5.5 mm	120 Ohm	低碳钢(0.8ppm/K)
1-LC11-6/350	6 mm	3.3 mm	12 mm	5.5 mm	350 Ohm	低碳钢(0.8ppm/K)
1-LC11-10/120	10 mm	3.2 mm	16 mm	5.5 mm	120 Ohm	低碳钢(0.8ppm/K)
1-LC11-10/350	10 mm	3.3 mm	16 mm	5.5 mm	350 Ohm	低碳钢(0.8ppm/K)
1-LC13-1.5/350	1.5 mm	3.3 mm	6.4 mm	5.5 mm	350 Ohm	铝（23 ppm/K）
1-LC13-3/350	3 mm	3.4 mm	8.5 mm	5.5 mm	350 Ohm	铝（23 ppm/K）
1-LC13-6/350	6 mm	3.3 mm	12 mm	5.5 mm	350 Ohm	铝（23 ppm/K）
1-LC13-10/120	10 mm	3.2 mm	16 mm	5.5 mm	120 Ohm	铝（23 ppm/K）
1-LC13-10/350	10 mm	3.3 mm	16 mm	5.5 mm	350 Ohm	铝（23 ppm/K）
1-LC15-1.5/350	1.5 mm	3.3 mm	6.4 mm	5.5 mm	350 Ohm	奥氏体钢(16ppm/K)
1-LC15-10/120	10 mm	3.2 mm	16 mm	5.5 mm	120 Ohm	奥氏体钢(16ppm/K)
1-LC61-3/350	3 mm	3.4 mm	11 mm	8 mm	350 Ohm	低碳钢(0.8ppm/K)
1-LC61-6/35(	6 mm	3.4 mm	14 mm	8 mm	350 Ohm	低碳钢(10.8ppm/K)
1-LC63-3/350	3 mm	3.4 mm	11 mm	8 mm	350 Ohm	铝（23 ppm/K）
1-LC63-6/350	6 mm	3.4 mm	14 mm	8 mm	350 Ohm	铝（23 ppm/K）
