ABB通贝 Shield-Kon系列 一体式接地连接器 屏蔽端子

Shield-Kon 屏蔽端接解决方案

RSK101（红色）, RSK201（蓝色）, RSK301（黄色）, RSK401（绿色）

ABB的Shield-Kon解决方案包括用于对屏蔽电缆进行屏蔽端接的压接技术，其可靠性已成为航空与太空技术行业以及军用的一种规范。

在任何适合使用屏蔽电缆与导线的应用场合，总是难以找到一种能够长久、可重复使用而又安全、快速的编织屏蔽连接。常规连接使用钎焊的方法，比较耗时且成本高，经常会因热量而造成介电质或内部屏蔽导线的损坏。而且，铅焊接的方法也与最新的安全法规相冲突。
ABB提供两种解决方案：
• 压接过程中，一体式Shield-Kon连接器卷绕在屏蔽层周围。 该无焊、卷绕式连接器在数秒内就可端接屏蔽电缆，且具有统一的精度，非常适合于尺寸和重量都很重要的飞机、航天和电子行业生产工作。一旦压接完成，该接头即提供紧凑、轻质、低电阻和高强度的连接。该连接器同样适用于编织式、卷绕式或箔屏蔽层，并且具有可用作中跨端接的附加优势。它仅有四种尺寸，可通过绝缘套的颜色轻松识别，适用于直径为1.27mm到7.62mm（0.05in到0.30in）的一系列
屏蔽。
• 两件式Shield-Kon连接器由在屏蔽编织层与地线之间压缩的两个套筒组成Shield-Kon两件式屏蔽端接系统由两个套筒组成：一个直径较小的内套筒和一个直径较大的外套筒。外套筒比内套筒更短也更软。所有内外套筒均根据尺寸进行彩色编码。电缆的导线穿过内套筒，而屏蔽（编织或箔片）以及接地线从两个套筒间穿过。使用工具压紧外套筒就能完成压接操作。内套筒可为内部导线提供机械保护。

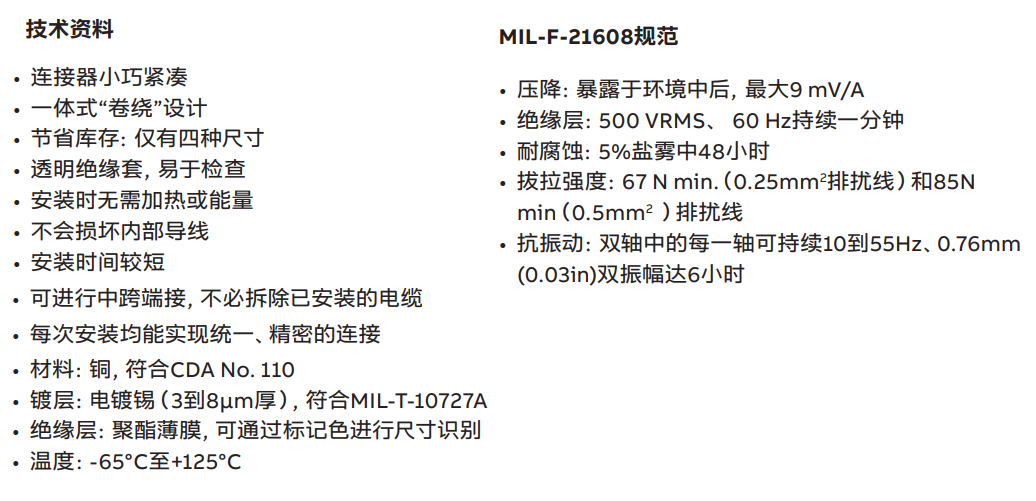

一体式设计连接器，用于无焊、环绕式压接。开放式设计，允许跨中连接。安装快速简单：无需加热或供电，不会损坏内部导体。透明聚酯绝缘，便于检查。MIL规定（超过MIL-F-21608的性能要求）和行业认可的技术，非常适合在尺寸和重量很重要的飞机、航空航天和电子行业生产。

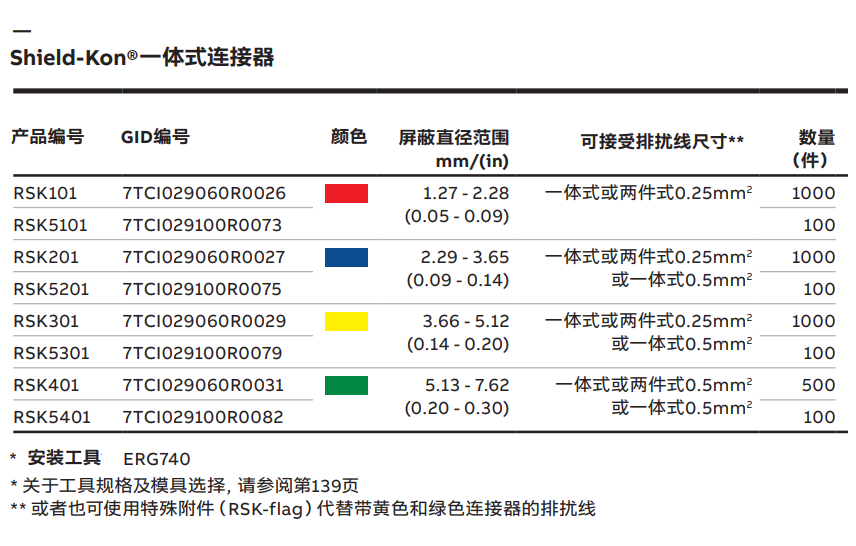

  规格参数:
