RF91微型应变花
产品详细介绍

-

RF91 应变花 用于印刷电路板测试和微小表面测试的

1-RF91-0.8/120ZE, 1-RF91-1/120ZE,

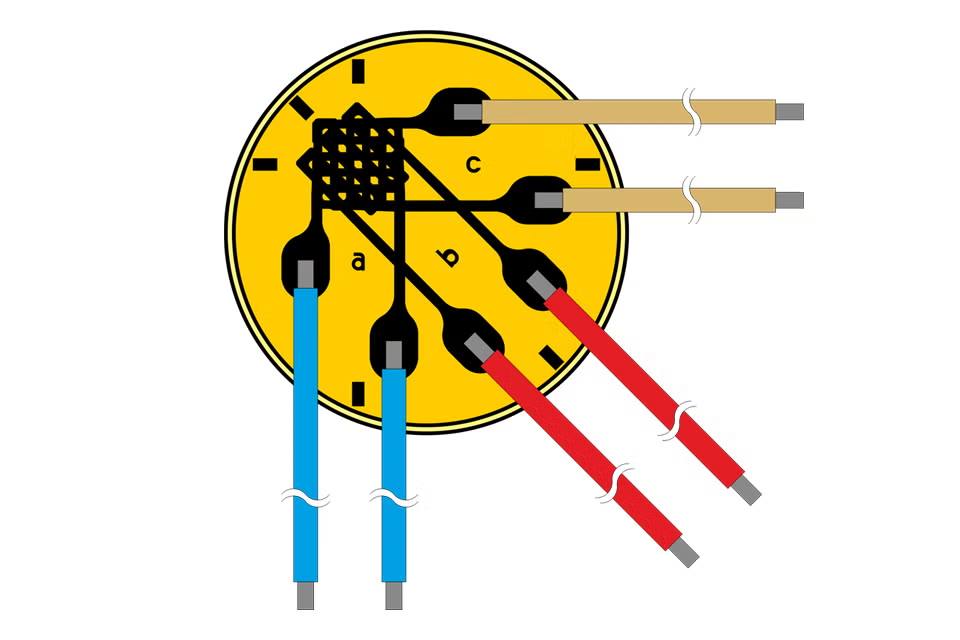

得益于其三个堆叠的测量栅丝，RF9 微型应变花的最小尺寸只有5mm 大小。由于它的直径小，它可以在非常有限的空间中确定未知主应力方向的双轴应力状态。因此，特别适用于电路板或小型元件的测量。

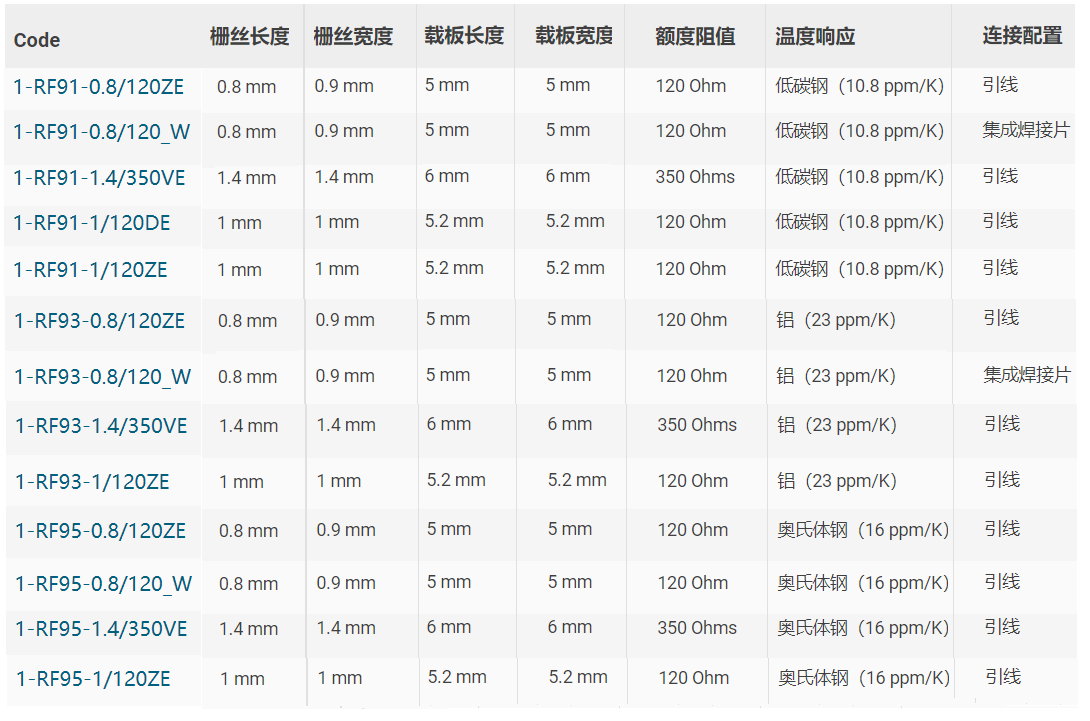

提供以下型号：

  • 预连接型号采用细漆包铜线（d=0.2mm）和非常小的测量栅丝
  • 预连接细漆包铜线和 1mm² 测量栅丝（符合JEDEC/IPC 9704标准）
  • 预接 0.1 米漆包铜线 + 3米耐温TPE电缆（4线配置）和 2mm²测量栅丝（全新且符合JEDEC/IPC 9704标准）
  • 无电缆

现在，微型应变花还提供了符合 JEDEC/IPC 9704 标准的几何尺寸。

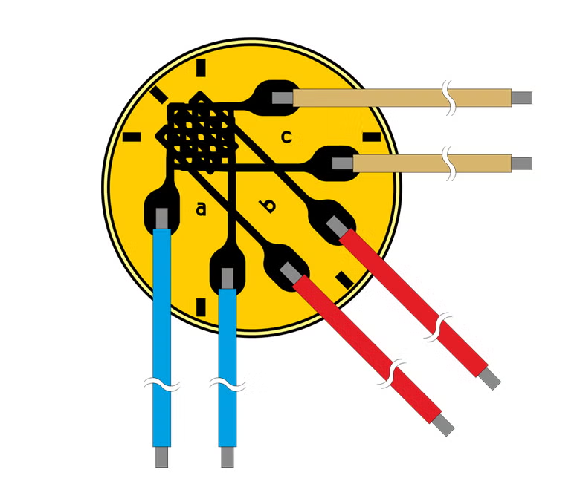

结构紧凑

  • 最小的型号直径只有5毫米
  • 三个堆叠的测量栅丝
  • 0.8 mm 测量栅丝长度

如果空间是一个限制：在受限空间中进行未知主应力方向的双轴应力状态分析

易于处理

  • 各种连接选项
    • 预接线颜色编码，漆包铜线，2线配置中的引线长为0.5 m
    • 4线配置，3m TPE 电缆
    • 无连接引线

无需焊接应变片
