XY和RY HBM应变片 用于残余应力分析

HBM 可以为您提供采用环槽或钻孔理论用的残余应力应变片。

两种理论的共同特点是，将应变花安装到工件上，采用特定的方法来释放残余应力。采用环形槽方式. 测量的精度取决于钻孔深度。采用高速钻孔理论，其最大特定是不会产生新的残余应力。

通过上述两种方法，残余应力应变片将会检测到引应力产生的变化，然后计算得出残余应力。

环槽理论: RY51 应变花主要用于测量 不知道主要应变方向的残余应力测量 ，采用环形槽方式. 测量的精度取决于钻孔深度.

由于应变计表面有一层印刷电路，因此智能用于轻微弯曲的表面或者平面. 应变片包含焊接点，温度系数与钢匹配。

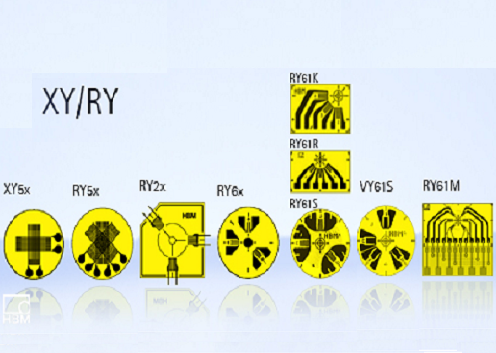

 •   XY51: 用于 知道主应力方向 的残余应力分析

 •   RY51: 用于 不知道主应力方向 的残余应力分析

钻孔理论: RY21 和 RY61SG 采用相应的钻孔设备。其结果是整个钻孔深度的残余应力的积分平均值。

 •   RY21: 容易处理，温度响应适合于钢

 •   RY61: 由于应变花表面带有印刷电路板，只能用于平面或轻微的弧面。

高速钻孔理论: 应变花专为高速钻孔设计。其采用特殊的钻孔技术，速度高达 350.000 - 400.000 revs./min。这样就阻止了由于钻孔产生新的残余应力。残余应力测量精度和钻孔的深度相关。

  •   RY61K

   •   RY61R

   •   RY61S

   •   VY61S

   •   RY61M:

     拥有专利的 RY61M 对称性高速钻孔应变花专门用于基于钻孔理论的应力测量和测试。其提供6个测量栅丝，而不是采用传统的三个栅丝。他们均匀分布在孔的周围，应变栅丝相互配对，可以将信号平均化。这样，由于偏心导致的测量误差就可以减少5倍。而且连接更方便，因为测量栅丝已经在载体箔片或通过印刷电路板连接好了。

我们为您提供多种几何形状和尺寸的箔式应变片，每种应变片均适用于以下材料：

• 热膨胀系数匹配编码: 1   铁素体钢 (10.8 ppm/K; 6.0 ppm/°F);
• 热膨胀系数匹配编码: 3   铝 (23 ppm/K; 12.8 ppm/°F);
• 热膨胀系数匹配编码: 5   奥氏体钢 (16 ppm/K, 8.9 ppm/°F);
• 热膨胀系数匹配编码: 6   石英玻璃/复合材料 (0,5 ppm/K; 0.3 ppm/°F);
• 热膨胀系数匹配编码: 7   钛和灰铸铁 (9 ppm/K; 5.0 ppm/°F);
