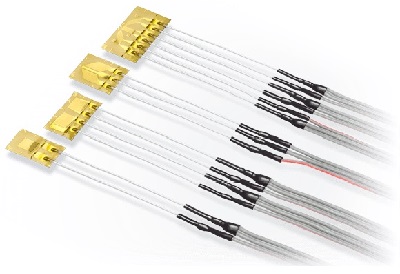

HBM标准预接引线应变片 电阻应变计
预制引线应变片: 快速，安全，使用方便。无需焊接，采用预接引线应变片，您无需焊接电缆到应变片上，从而避免错误的潜在来源。HBM 专门为小订单成立了 '快车道' 服务，只需 10天即可为客户提供所需电缆长度的应变片。
HBM 应变片符合 RoHS 要求，连接引线由新材料制成，更柔软，更容易使用。此外，其温度范围在-40℃至120℃之间。
优势：
安装快速方便
可靠性提高
含氟聚合物绝缘绞合线（具有不粘特性）
大多数材料温度补偿
电缆长度可从 0.5 m 到 10 m，并可带有 RJ11 连接器
栅丝长度从0.6 mm到10 mm
3线和4线配置
标准预接引线应变片可直接从库存中订购，交货时间短。其配有50 mm 预接氟聚合物绝缘电缆。
所有标准预接引线应变片都有与铁素体钢相匹配的温度响应。
|
产品订购号
|
测量栅丝 [mm/inch]
|
基底 [mm/inch]
|
材料
|
额定电阻
|
|
a
|
b
|
c
|
d
|
Type
|
[Ω]
|
|
标准预制引线应变片(100毫米铜漆包线，红色)
1-LY11: 带1个测量栅丝的直片
|
|
1-LY11-1/350ZE
|
1
0.04
|
2.5
0.098
|
3.8
0.15
|
3.5
0.138
|
1
|
350
|
|
1-LY13-1/350ZE
|
1
0.04
|
2.5
0.098
|
3.8
0.15
|
3.5
0.138
|
1
|
350
|
|
标准预接引线应变片 (预接 + 3 m TPE 带状电缆)
1-LY41: 直片 带1个测量栅丝
|
|
1-LY41-1.5/120V1
|
1.5
0.06
|
1.2
0.047
|
7
0.276
|
5
0.197
|
1
|
120
|
|
1-LY41-3/350V3
|
3
0.118
|
2.6
0.102
|
10.9
0.43
|
5.9
0.232
|
1
|
350
|
|
1-LY41-6/120V1
|
6
0.236
|
2.8
0.11
|
13.9
0.547
|
5.9
0.232
|
1
|
120
|
|
1-LY41-6/350V1
|
6
0.236
|
2.8
0.11
|
13.9
0.547
|
5.9
0.232
|
1
|
350
|
|
1-LY41-6/350V3
|
6
0.236
|
2.8
0.11
|
13.9
0.547
|
5.9
0.232
|
1
|
350
|
|
1-LY41-10/350V1
|
10
0.394
|
5
0.197
|
18
0.709
|
8
0.315
|
1
|
350
|
|
标准预接引线应变片（预接 50 mm 含氟聚合物绝缘电缆）
1-CLY41: 直片 带1个测量栅丝
|
|
1-CLY41-3/120ZE
|
3
0.118
|
1.2
0.047
|
8
0.315
|
5
0.197
|
1
|
120
|
|
1-CLY41-3/350ZE
|
3
0.118
|
2.5
0.098
|
10.9
0.43
|
5.9
0.232
|
1
|
350
|
|
1-CLY41-6/120ZE
|
6
0.236
|
2.8
0.110
|
13.9
0.547
|
5.9
0.232
|
1
|
120
|
|
1-CLY41-6/350ZE
|
6
0.236
|
2.7
0.106
|
13.9
0.547
|
5.9
0.232
|
1
|
350
|
|
标准预接引线应变片（预接 50 mm 含氟聚合物绝缘电缆）
1-CLY91: 直片 带1个测量栅丝
|
|
1-CLY91-3/350ZE
|
3
0.118
|
2
0.079
|
7
0.276
|
6.3
0.248
|
1
|
350
|
|
标准预接引线应变片（预接 50 mm 含氟聚合物绝缘电缆）
1-CDY41: 双直片 带2个测量栅丝
|
|
1-CDY41-6/350ZE
|
6
0.236
|
3.2
0.126
|
10.7
0.429
|
9
0.354
|
1
|
350
|
|
标准预接引线应变片（预接 50 mm 含氟聚合物绝缘电缆）
1-CXY31: T 型应变花 带2个测量栅丝
|
|
1-CXY31-3/350ZE
|
3
0.118
|
3.3
0.165
|
10.9
0.429
|
7.6
0.299
|
1
|
350
|
|
1-CXY31-6/350ZE
|
6
0.236
|
6.5
0.260
|
18
0.709
|
12
0.472
|
1
|
350
|
|
1-CRY81:应变花带 3 个测量栅丝
|
|
1-CRY81-3/350ZE
|
3
0.118
|
1.2
0.047
|
9.7
0.382
|
14.6
0.575
|
1
|
350
|
|
标准预接引线应变片（预接 50 mm 含氟聚合物绝缘电缆）
1-CXY41: 剪切片 带2个测量栅丝
|
|
1-CXY41-3/350ZE
|
3
0.118
|
4.2
0.165
|
11
0.433
|
8
0.315
|
1
|
350
|
|
1-CXY41-6/350ZE
|
6
0.236
|
6
0.236
|
16
0.630
|
12.2
0.480
|
1
|
350
|
|
