HBM XY系列应变片 T型应变花 带有两个测量栅丝
XY T型应变花带有两个彼此呈 90°排列的测量栅丝。典型应用为进行已知主应力方向的双轴应力状态分析。

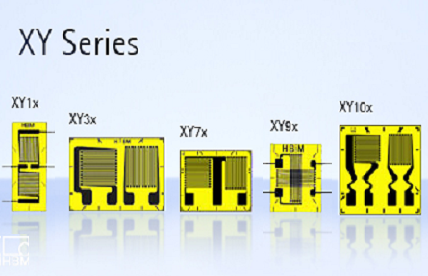

型号包括 XY1, XY3, XY7, XY9, XY10 提供具有不同的几何尺寸，具有不同的温度范围，额定电阻为120 和 350 ohms。
测量栅丝为 康铜，基底材料为聚酰亚胺。
关于采用 T 型应变花的测试信息请参考我们的手册 "采用惠斯通电桥" 和 "采用应变片进行测量的介绍" .
LY4 应变片可以预制引线!
这样解决方案有很多优势: 首先无需在测量点上焊接，电缆长度可以从 0.5 m 到 10 m, 可按需求配有 RJ11 插头。特氟龙电缆可以防止安装时被黏住，对您来说非常方便。
我们为您提供多种几何形状和尺寸的箔式应变片，每种应变片均适用于以下材料：
-
热膨胀系数匹配编码: 1 铁素体钢 (10.8 ppm/K; 6.0 ppm/°F);
-
热膨胀系数匹配编码: 3 铝 (23 ppm/K; 12.8 ppm/°F);
-
热膨胀系数匹配编码: 5 奥氏体钢 (16 ppm/K, 8.9 ppm/°F);
-
热膨胀系数匹配编码: 6 石英玻璃/复合材料 (0,5 ppm/K; 0.3 ppm/°F);
-
热膨胀系数匹配编码: 7 钛和灰铸铁 (9 ppm/K; 5.0 ppm/°F);
XY1 引线位于左右两端的 T 型应变花
|
订购号
|
额定电阻
|
尺寸 [mm/inch]
|
焊接端子
|
首选型号
|
|
测量栅丝
|
基底
|
|
Ω
|
a
|
b
|
c
|
d
|
|
1-XY1x-0.6/120
|
120
|
0.6
0.024
|
1.1
0.043
|
6
0.236
|
4
0.157
|
LS7
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-XY1x-1.5/120
|
120
|
1.5
0.059
|
1.5
0.059
|
9
0.354
|
5
0.197
|
LS5
|
1,3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-XY1x-3/120
|
120
|
3
0.118
|
3.2
0.126
|
14.5
0.571
|
7.5
0.295
|
LS4
|
1,3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-XY1x-6/120
|
120
|
6
0.236
|
6.5
0.256
|
23.5
0.925
|
11
0.433
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-XY1x-1.5/350
|
350
|
1.5
0.059
|
1.5
0.059
|
9
0.354
|
5
0.197
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-XY1x-3/350
|
350
|
3
0.118
|
3.1
0.122
|
14.4
0.567
|
7.3
0.287
|
LS4
|
1,3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-XY1x-6/350
|
350
|
6
0.236
|
6.3
0.248
|
23.3
0.917
|
10.5
0.413
|
LS4
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
XY3 带焊盘的标准 T 型应变花
|
订购号
|
额定电阻
|
尺寸 [mm/inch]
|
焊接端子
（非强制）
|
首选型号
|
|
测量栅丝
|
基底
|
|
[Ω]
|
a
|
b
|
c
|
d
|
|
1-XY3x-0.6/120
|
120
|
0.6
0.024
|
1
0.039
|
7
0.276
|
6
0.236
|
LS7
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-XY3x-1.5/120
|
120
|
1.5
0.059
|
1.6
0.063
|
8
0.315
|
6.3
0.248
|
LS7
|
1, 3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-XY3x-3/120
|
120
|
3
0.118
|
3.2
0.126
|
10.5
0.413
|
8
0.315
|
LS7
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-XY3x-6/120
|
120
|
6
0.236
|
6.3
0.248
|
17.5
0.689
|
12
0.472
|
LS4
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-XY3x-1.5/350
|
350
|
1.5
0.059
|
1.7
0.067
|
7.7
0.303
|
6.3
0.248
|
LS7
|
1, 3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-XY3x-3/350
|
350
|
3
0.118
|
3.3
0.13
|
10.9
0.429
|
7.6
0.299
|
LS5
|
1, 3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-XY3x-6/350
|
350
|
6
0.236
|
6.5
0.256
|
18
0.709
|
12
0.472
|
LS4
|
1, 3, 6
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
